Состав проекта дома
PDF с полным архитектурным обликом дома: 3D-виды, генплан, планы этажей с размерами, экспликация помещений, расстановка мебели и четыре фасада.
Листы проекта
Что показывает каждый лист

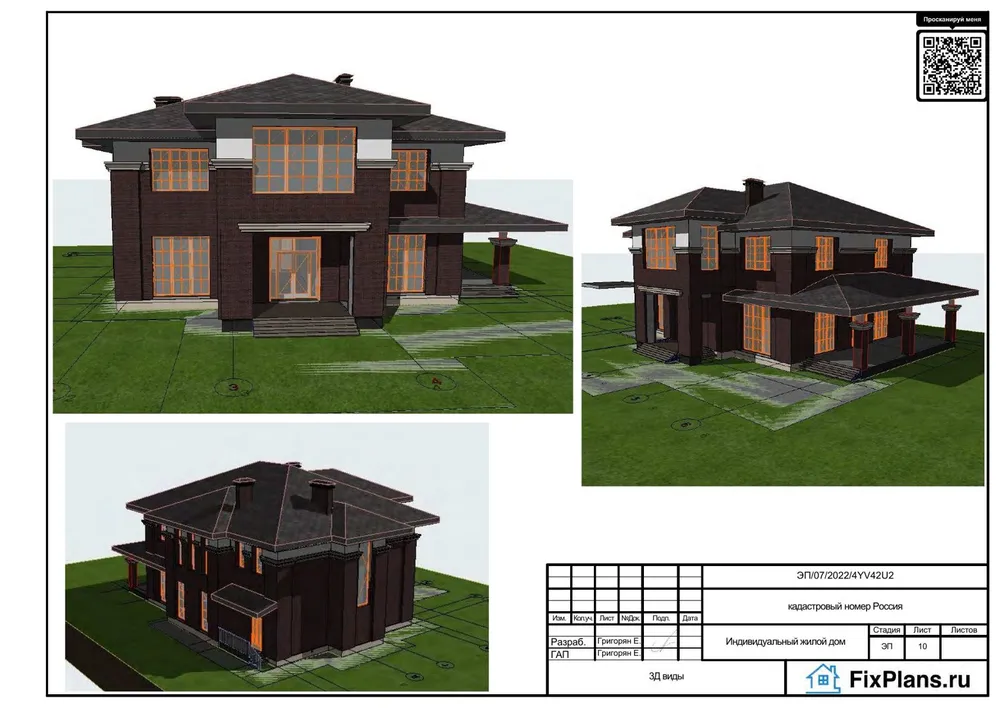

3D-виды
Дом с нескольких ракурсов: объём, кровля, окна, материалы фасада и цвета отделки.

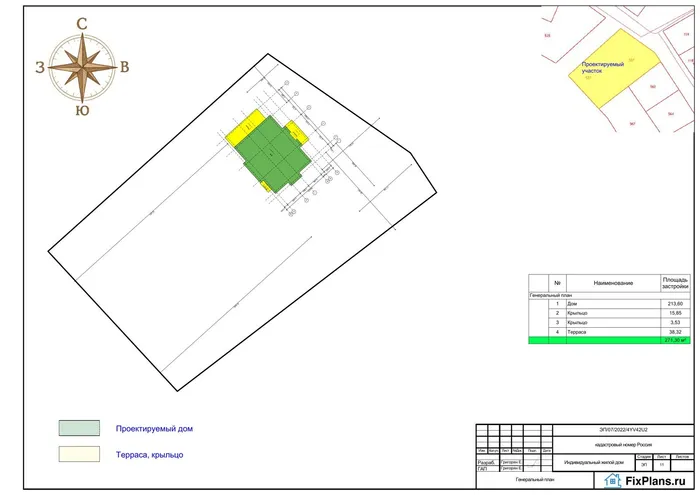

Генеральный план
Размещение дома на участке, ориентация по сторонам света и площадь застройки.

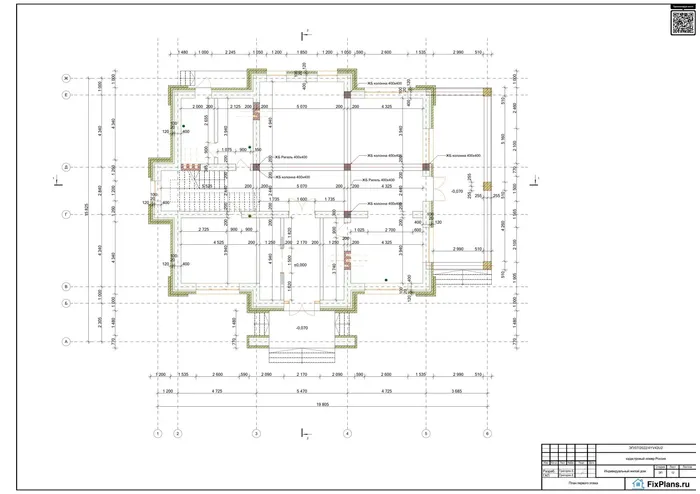

Планы этажей
Стены, перегородки, окна и двери с размерами и координационными осями.

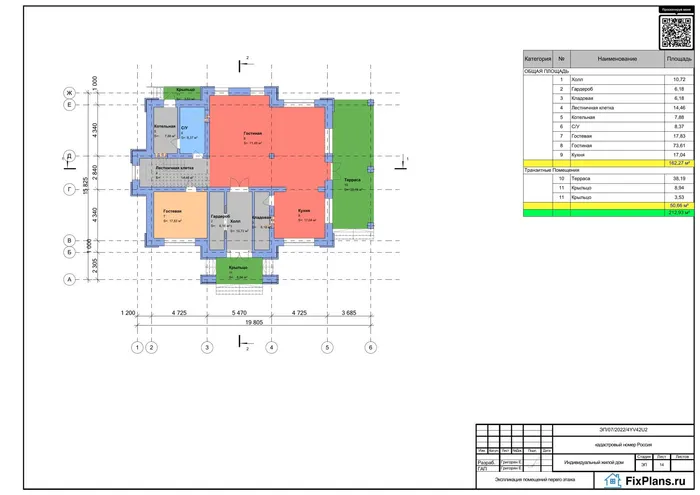

Экспликация помещений
Назначение и площадь каждой комнаты, итоги по этажам и по дому.

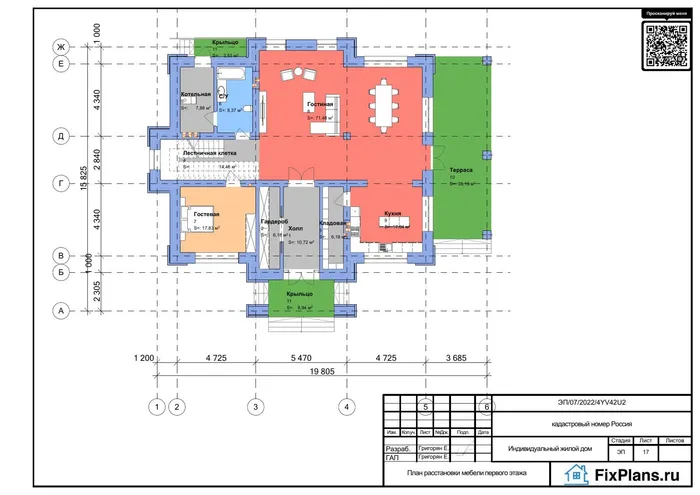

Расстановка мебели
Кухня, санузлы, спальни и гостиная с мебелью — видно, как живётся в доме.

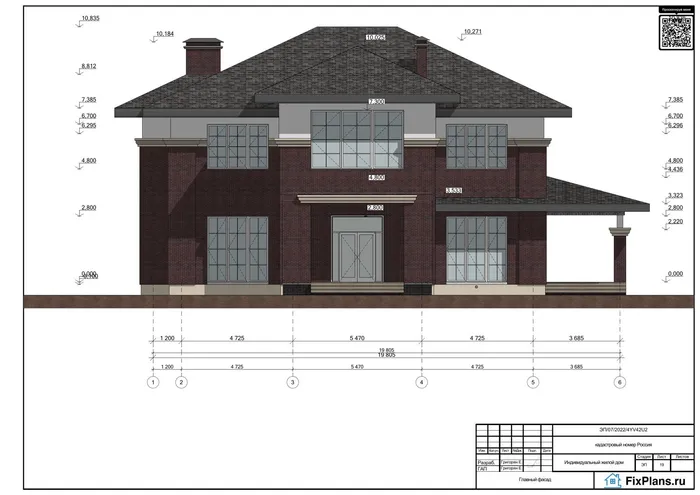

Четыре фасада
Главный, дворовый и боковые фасады с высотными отметками и размерами.
Содержание PDF
Листы по порядку
Так устроен пример — двухэтажный дом, 22 листа. У одноэтажного дома листов планов, экспликаций и мебели по одному на этаж.
Формат
- Файл
- PDF, открывается на телефоне и компьютере
- Размер листов
- А4 – А2
- Цена
- 9 900 ₽ за любой проект
- 1Титульный лист
- 2Содержание
- 3Справочный лист
- 4Сертификат ISO 9001
- 5–6Выписка из реестра СРО
- 7–8Техническое задание
- 9Пояснительная записка
- 103D-виды
- 11Генеральный план
- 12–13Планы этажей
- 14–16Экспликация помещений
- 17–18Расстановка мебели
- 19Главный фасад
- 20Фасад со стороны двора
- 21–22Боковые фасады
- PDFОдин файл на проект
Применение
С проектом удобно начинать стройку
01
Выбор дома
Планы с мебелью и 3D-виды помогают всей семье договориться о доме мечты.
02
Смета стройки
Площади, габариты и материал стен дают строителям всё для предварительного расчёта.
03
Участок
Генплан показывает, как дом встанет на участок и сколько места займёт.
04
Рабочий проект
Эскизный проект — основа задания для конструктивного и инженерного разделов.
Ваш дом уже есть в каталоге
2 053 проекта по 9 900 ₽. Выберите подходящий по площади и планировке — PDF будет ждать вас в личном кабинете.
